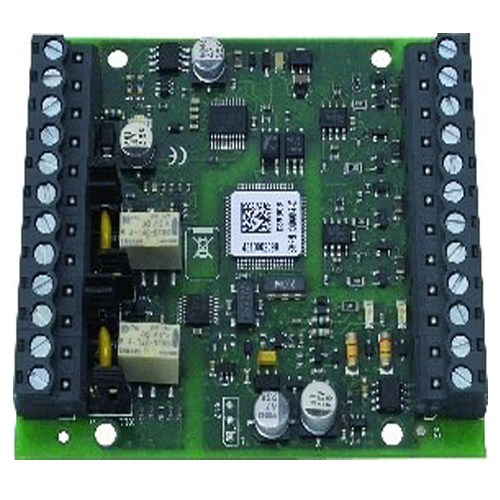

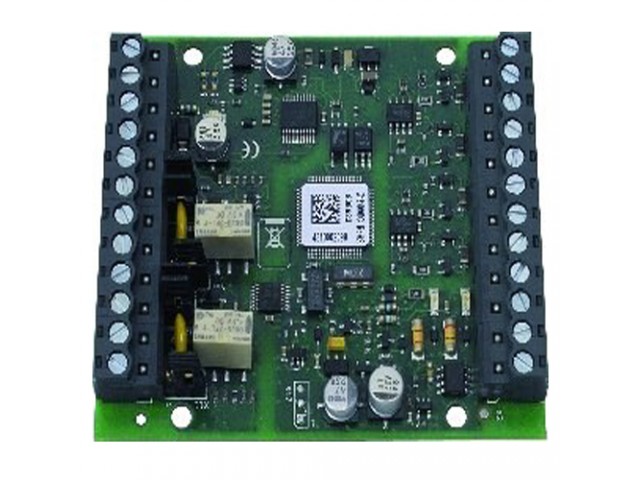

HONEYWELL ESSER 808623 esserbus Alarm Transponder

• 808623 esserbus transponder, çok işlevli ana hatta bağlanan bir cihazdır. Dört bölgeye otomatik dedektörler, manuel çağrı noktaları ve özel dedektörler bağlanabilir. Ayrıca, iki programlanabilir röle çıkışı mevcuttur.

• Transponder üzerindeki iki röle çıkışı, harici dedektörlerin resetlenmesi için kullanılabilir. Reset modu ve röle çalışma şekli Tools 8000 yazılımıyla programlanabilir. Röleler, atanmış giriş resetlendiğinde 1–14 saniye arası aktif olur. Gerekli reset (sıfırlama) süresi için dedektörün kullanım kılavuzuna başvurun.

• Yangın dedektörlerinin bağlanması ve alarm cihazlarının kontrolü için EOL sonlandırma modülleri (808624 / 808626) ile izleme yapılması gereklidir.

• Kutu içindeki dirençler, yüksüz kontakların bağlantısında kullanılabilir.

• 4 izlemeli girişin çalışması için harici gerilim kaynağı gerekir. 12 V DC kullanımında, isteğe bağlı gerilim dönüştürücü (781336) gereklidir. Harici gerilim beslemesi sistem tarafından izlenebilir.

• Dedektör girişlerinin standartlara uygun izlenebilmesi için EOL-I (808626), alarm cihazlarının izlenmesi için ise EOL-O (808624) sonlandırma modülü kullanılmalıdır.

• Her bir transponder için yalnızca bir döngü (loop) adresi gerekir.

• Dijital girişler bulunur.

• Entegre döngü izolatörü bulunur.

• Standart dedektör ve alarm cihazları konvansiyonel olarak bağlanabilir.

• Sistem döngüsü, EN 54-13 standardına uygun olarak izlenir.

• Röle çıkışları programlanabilir.

• Röle reset (sıfırlama) fonksiyonu programlanabilir.

• Her yangın alarm kontrol paneline en fazla 100 transponder bağlanabilir.

• Her döngüde en fazla 31 transponder kullanılabilir.

• Her döngüde en fazla 127 dedektör bölgesi tanımlanabilir.

Transponder’in bölge girişine bağlanabilecek cihaz sayısı:

• En fazla 30 adet konvansiyonel dedektör (SOC olmadan)

• En fazla 10 adet konvansiyonel dedektör (SOC ile)

• En fazla 10 adet manuel yangın ihbar butonu (MCP)

• En fazla 10 adet teknik alarm modülü (TAM)

• Her çıkışa en fazla 5 adet akustik alarm cihazı (Tools 8000 hesap tablosuna göre)
