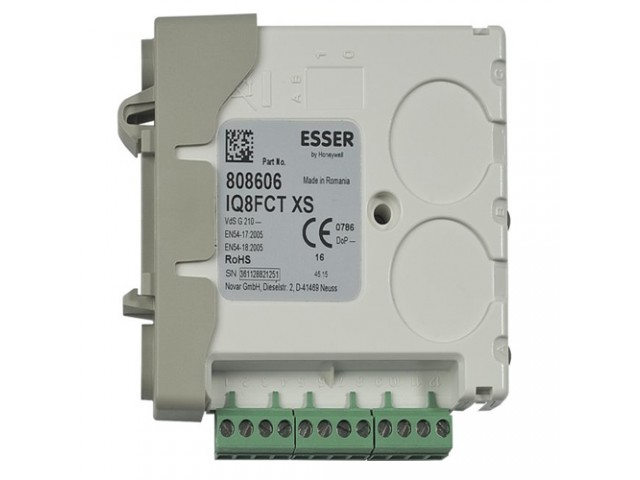

HONEYWELL ESSER 808606 IQ8 FCT XS TAM, FCT ve TAL Modlu Döngü Destekli Arayüz

• IQ8FCT XS, yangın damperleri gibi harici yangın koruma sistemlerini izlemek ve kontrol etmek için ya da teknik alarm modülü olarak harici ekipmanlarla bağlantı kurmak amacıyla kullanılabilen çok amaçlı bir kontrol modülüdür.

• Transponder, FlexES Control, IQ8Control ve Compact yangın alarm kontrol panellerinin esserbus / esserbus-PLus döngüsüne bağlanarak çalışır.

• IQ8FCT XS cihazında entegre loop izolatörü, kontak girişi, röle çıkışı ve harici LED gösterge bağlantısı bulunur.

• Modül, enerjisini saha veriyolundan (bus) alır; harici bir güç kaynağına ihtiyaç duymaz.

• FCT fonksiyonu ile IQ8FCT XS, röle çıkışı üzerinden yangın damperi gibi harici yangın kontrol cihazlarını kontrol eder. Girişi ise bu cihazın açık ve kapalı konumlarını, programlanan çalışma süresi doğrultusunda izler

• TAL fonksiyonunda IQ8FCT XS’in girişine harici bir kontak bağlanabilir ve izlenebilir. Kontakt aktive edildiğinde, cihazın adresi ve programlanmış ek metin ekranda görüntülenir.

• Harici kontağın izlenmesi için opsiyonel izleme modülü (Part No: 804870) veya harici direnç kombinasyonu gereklidir. Kontak ile cihaz arasındaki kablo uzunluğu 500 metreye kadar olabilir.

• Aktivasyon durumunun harici olarak gösterilmesi için, parça numaraları 781804, 781814 veya 801824 olan paralel uzaktan LED göstergeleri bağlanabilir. Kablo uzunluğu 100 metreye kadar desteklenir.

• Her esserbus döngüsünde maksimum 127 cihaz bağlanabilir.

• Bir adet kontak girişi ve bir adet potansiyelsiz röle çıkışı bulunur.

• Paralel uzaktan gösterge bağlantısı bulunmaktadır.

• Röle çıkışı için programlanabilir darbe (impuls) kontrolü özelliği bulunmaktadır.,

• Yangın damperleri gibi cihazların kontrolü için programlanabilir çalışma süresi izleme özelliği bulunur. TAL fonksiyonunda giriş kullanılmazken, FCT fonksiyonunda giriş onay sinyali olarak kullanılır ve gecikme süresi 0,5 ile 600 saniye arasında ayarlanabilir.

• Röle çıkışı, NO (normalde açık) veya NC (normalde kapalı) olarak programlanabilir.

• Zaman kontrollü işlemler için röle çıkış süreleri isteğe göre ayarlanabilir.

• Yangınla ilgili kontrol ekipmanlarını izlemek için kontak girişi bulunur.

• Sistemdeki arızalı bölgeyi izole ederek çalışmanın devamını sağlayan entegre döngü izolatörüne sahiptir.

• Tak-çıkar bağlantı terminalleri bulunur.

• Üst şapka tipi ray üzerine montaj yapılabilir.
